系統概述

近些年來，發生在全球各地的恐怖組織事件，給政府工作提出了挑戰。在我國隨著工業化、城市化進程的不斷推進，人流、物流、信息流、資金流高度集聚。由自然因素、技術原因、人為因素造成的緊急與災害事件頻頻發生，有逐漸上升的趨勢，造成的損失和政治影響非常巨大。所以，突發事件的管理(包括預防、預警、快速反應、處置、恢復)越來越重要。在應對突發事件方面，經常需要應急作戰指揮。特警作戰具有時間的突發性、地點的不確定性、容量的不可預期性等特點。

《單兵作戰應急指揮系統》應是在綜合應用3S技術（衛星定位技術GPS，遙感技術RS，地理信息系統技術GIS）、移動通訊技術、計算機網絡技術、地圖數據服務技術、多媒體數據通訊技術基礎上，以服務于資源優化配置、緊急預案分析、中心調度指揮為目的，建立的一套具有特警作戰人員（車輛）交互定位、人員（車輛）移動中鄰近地物定位查詢、多目標間多媒體數據(文字/照片/視頻/語音)即時交互、多目標多窗口軌跡與視頻監控、路徑選擇與語音導航等多項功能的“移動多媒體信息平臺”。

該系統的顯著特點是“多媒體數據與位置數據的無線交互傳輸（如基于TD-SCDMA/GPRS/WIMAX等無線網絡）、與地理信息技術支持下的移動目標定位查詢與路徑優化選擇相結合”。它作為目前一般常見的“定點（或定位）監控” 手段的補充方法，集人員（車輛）位置監控、地點移動查詢、多媒體數據交互傳輸、路徑優化選擇四大功能為一體，可實現對人、車、船等移動目標的移動監控，起到對異常突發事件的決策分析與指揮調度的實時輔助作用。該系統以無線視頻傳輸服務器為核心產品，作戰終端與監控中心的設立，機動、靈活。同時，支持筆記本電腦和PDA手機等作為客戶端實時查看，真正實現了現場視頻圖像的無線實時監控。

2.2 設計原則

本無線監控方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。同時綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。其具有以下原則：

? 先進性與適用性

本系統采用新的MPEG4/H.264編碼技術，DSP視頻處理技術，借助各種無線網絡，滿足無線視頻傳輸和監控需求。同時系統面向各種管理層次，功能配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。

? 經濟性與便捷性

充分考慮特警實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況，采用無線的解決方案，安裝調試方便快捷。

? 簡單性

方便特警人員操作，充分發揮設備的工作效率。 ? 可靠性與安全性

系統的設計具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。

? 開放性

以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可與消防、周界防盜、聚光系統實現聯動。

? 可擴充性

系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級，以及系統整合等技術支持，以滿足今后的發展要求。

? 穩定性

主系統和各子系統自成體系，獨立運行、互不影響；

2.3 設計依據

? ? GA/T75-94《安全防范工程工序與要求》

? ? GA/T367-2001 《視頻安防監控系統技術要求》
? ? GB15207-94 《視頻入侵報警器》
? ? GA308-2001《安全防范系統驗收規則》
? ? GB/T 16572-1996《防盜報警中心控制臺》
? ? GB12663-1990《防盜報警控制器通用技術條件》
? ? GA/T74-2000 《安全防范系統通用圖形符號》
? ? GB50307-2002《智能建筑工程質量驗收規范》

? ? GB50168-92《電氣裝置安裝工程電纜線路施工及驗收規范》
? ? GB50057-94《建筑物防雷設計規范》

? ? GB50198-94《民用閉路監視系統工程技術規范》
? ? GB50054-95《低壓配電設計規范》
? ?《軍工產品存儲庫風險等級和安全防護級別的規定》
? ? GBJ115-87 《工業數碼圖像系統工程設計規范》
? ? GA16796-97《安全防范報警設備安全要求和實驗方法》
? ? GA/T75-94《安全防范工程程序與要求》
? ? GA/T70-1994《安全防范工程費用概預算編制辦法》

3 系統組成與功能

3.1 系統組成

單兵作戰應急指揮系統由作戰終端、傳輸網絡和監控中心（指揮中心和分控中心）三大部分組成。

3.1.1 作戰終端

作戰終端的設備主要包括頭盔攝像機和對講單元，無線視頻傳輸服務器（TD-SCDMA/GPRS/WIMAX）和前端供電單元，信息終端等四部分組成。

1) 攝像單元：

攝像單元由攝象機、云臺、防護罩、加密器構成。攝像機選用了高清晰度彩色攝象機，鏡頭選用20 倍變焦紅外鏡頭、云臺選用進口原裝云臺，防護罩選用密封且有加熱散熱功能的室外防護罩。

以單兵攝像頭盔做為監控設備，通過單兵移動，對各種固定或移動目標實施地點位置、場景圖像進行實時監控。

2) 對講系統單元：

應用于與上級指揮人員對講和其他作戰人員溝通

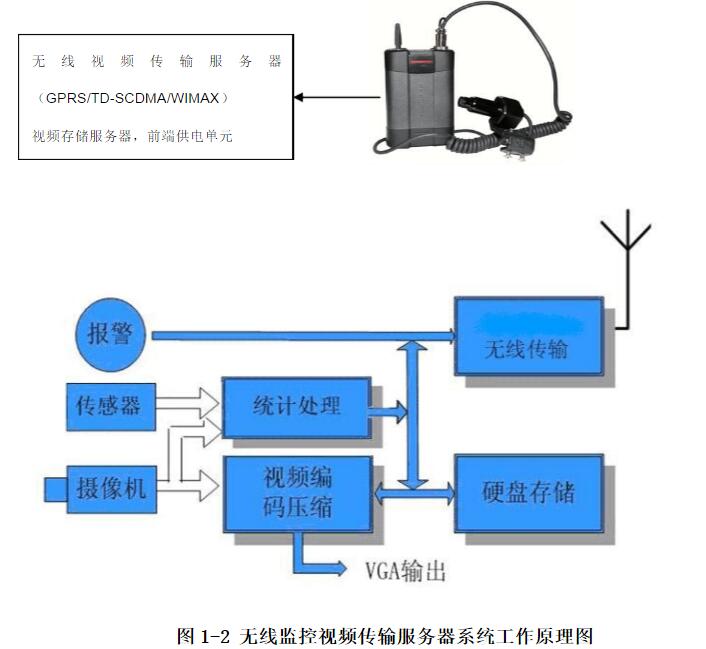

3) 無線視頻傳輸服務器：

無線視頻傳輸服務器由無線傳輸模塊，視頻存儲模塊，供電單元模塊等組成。

此設備體積小，可以隨身攜帶，主機可配備各種小型攝像頭，攝像頭可固定在頭盔上，也可以固定在工作服上。使用時只需要按一下啟動開關，設備就自動運行，將視頻實時傳回控制中心和監控中心。此設備主要用于單兵作戰執行反恐任務時，把各自的視頻圖像實時傳送到控制中心和后臺監控中心，這樣有利于指揮中心掌握全局情況，便于現場操控，下達正確指令，使行動得以安全、有序、高效地進行；尤其是作戰隊員在執行任務中遇到危險時，可以及時地察覺到，從而下達撤退指令或增加保護措施，確保人身安全；同時有利于后臺監控中心及時撐握全局情況，方便進行遠程指導和資源配置。

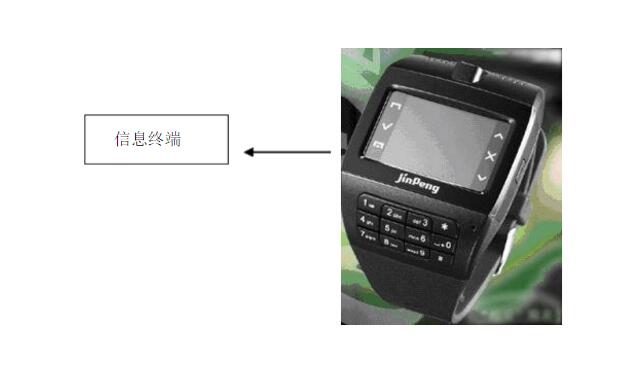

4) 信息終端

采用腕帶式的便攜信息終端，集成了GPS等功能。作戰人員利用信息終端可以實現人員定位、查看指揮中心下發的各種信息，也可以查看其它作戰人員的實時視頻。

采用嵌入式GIS 技術路線。基礎地圖、網絡地圖等不經常變化的數據，置于手持終端內部，通過數據的同步，實現地圖數據的更新。

3.1.2 傳輸網絡

3.1.2.1 有線傳輸通道：

有線傳輸通道包括同軸電纜、光纖等方式；本系統由于是應急作戰指揮，

地點和時間都具有不確定的特點，無法采用傳統的有線傳輸方式，建議在無線傳輸技術中選用。
3.1.2.2 無線傳輸通道

無線模式其中有衛星、微波、一點多址、無線網橋等方式。

所謂“無線技術”是指利用非物理線路來進行數據交換的數據傳輸鏈路。利用無線技術來組建網絡，最大的特點及好處是可以擺脫光纖及有線網絡的困繞，可以在很短的施工周期內建設好數據網絡，同時維護簡單、擴展性好。
當前，常用的無線技術主要包含有以下幾種：

以下按距離短長排列

AP(802.11b)：傳輸距離100米，不能有阻擋物體,增強型AP,傳輸距離可達到1公里，不能有阻擋物體

WLAN：2公里以內，不能有阻擋物體

WiMax---- Worldwide Interoperability for Microwave Access，有效范圍30公里, WiMAX是IEEE的802.16標準，全稱為全球微波接入互操作系統。它能夠?qū)崿F(xiàn)一定的覆蓋距離，并支持70 Mbps的峰值速率。利用這種技術來實現高速的一定范圍面積覆蓋。

GSM:全球移動通信系統是2G數據蜂窩電話技術,典型應用：語音及數據。數據傳輸速率：在歐洲該系統使用900MHz和1.8GHz 頻率。在美國它使用1.9GHz PCS 波段。達到 9.6kbps 優缺點比較：目前已經有180多個國家采用這一技術。但GSM短信只能作單向傳送，且每次的字符數不能多于160個。GSM網中用戶最高只能以9.6kbit/s的速度進行數據通信,如Fax、Email、FTP等，這種速度用于傳送靜態圖象還基本能滿足要求，但隨著英特網的飛速發展，用戶往往希望傳送高質量的視頻和聲音。顯然，現有的GSM數據業務無法滿足這個要求，

CDMA系統 :采用IS2000標準，但仍是1.25M 帶寬，最高傳輸數據速率可達153.6kb/s。3G（3XRTT）系統采用IS2000標準，是5M 帶寬，最高傳輸數據速率可達2Mb/s。也就是說1XRTT系統是IS-95向3G過渡的系統。1XRTT系統與現有的IS-95系統相比。
1、增加了快速尋呼信道，是為了增加手機的待機時間。
2、完全向后兼容IS-95系統。
3、多了兩種功率控制，使系統容量提高了1.5倍。IS-95系統每扇區支持22個用戶，1XRTT系統每扇區可支持34個用戶。
4、仍是1.25M 帶寬，最高傳輸數據速率可達153.6kb/s

GPRS :通用分組無線業務(General Packet Radio Service)介于2G和 3G技術之間。即所謂的2.5G，支持?jǐn)?shù)據分組交換。數據在現有的GSM系統上發展出來的一種新的分組數據承載業務。數據傳輸速率：數據傳輸速率可達到115kbps；而AT&T 無線GPRS網絡傳輸速率在40kbps 至 60kbps之間。優缺點比較：其短信收發類似于GSM，但其信息字?jǐn)?shù)不受160個字符限制。

3G:參與我國3G牌照競爭的共有三種標準，分別是CDMA2000、WCDMA和TD-SCDMA。據了解，3G技術試驗第二階段外場測試結果表明，目前3G技術已經基本成熟，3G終端種類也相對豐富。

WCDMA，歐洲國家全部支持的標準，也是全球獲得3G牌照最多的標準，它支持現在的GSM手機網的演進，諾基亞、愛立信等公司是主要技術商。中國電信獲得此牌照

CDMA2000，美國、日本、韓國等國家主要支持的標準，美國高通公司是主要技術支持者，韓國的LG等公司已經獲得相關牌照。中國聯通獲得此牌照 TD-SCDMA，中國大唐電信擁有自主知識產權的標準，適合人口多的國家所用。中國移動獲得次牌照。

針對上述各種無線技術，

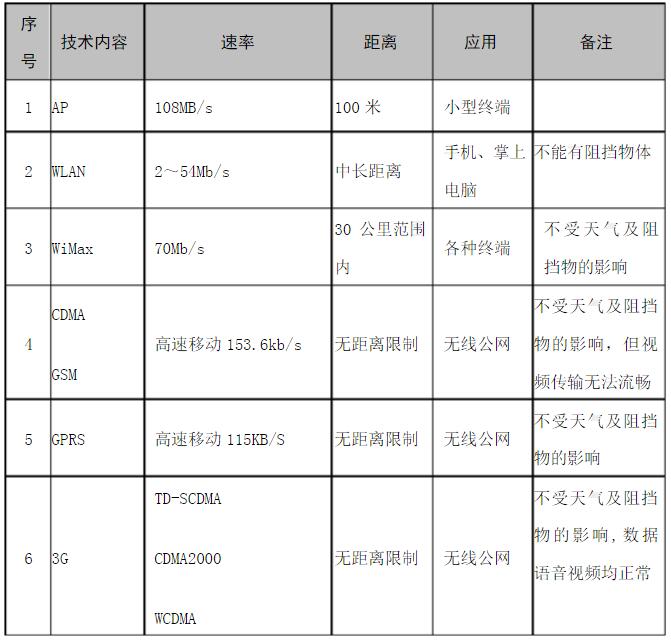

我們用一個表格來總結一下：

3.1.2.3 傳輸方式的選用

由于特殊應用場景，必須考慮到此系統安全性，保密性。

TD-SCDMA是建立在我國自主知識產權基礎上的,具有下述5大突出優勢

1 頻率優勢

首先，TD-SCDMA頻率資源充裕。中國3G頻率規劃比國際劃分的50 MHz時分雙工頻帶增加了兩倍多，達105MHz，頻率資源豐富，為推進TD-SCDMA產業化奠定了資源基礎。

而WCDMA和CDMA2000共享90MHz×2的頻段，因此其頻率資源緊張。于由于目前，TD-SCDMA網絡屬于中國自主研發，；在上述網絡環境穩定的情況下，視頻效果可以達到8--15fps，基本滿足視頻傳輸?shù)男枰?nbsp;

2組網優勢

首先，沒有“呼吸效應”。用戶數或業務量的增加使網絡覆蓋半徑收縮的現象稱之為“呼吸效應”。CDMA是一個自干擾系統，當用戶數顯著增加時，產生的自干擾呈指數增加，因此“呼吸效應”是其天生缺陷。

TD-SCDMA的每個載波類似GSM網，它通過低帶寬FDMA和TDMA時隙的劃分消除了系統的絕大部分干擾；由于其單時隙用戶數少使自干擾較少；再者，這部分自干擾通過聯合檢測和智能天線技術被進一步抑制，因此TD-SCDMA不再是一個干擾受限系統，而是一個碼道受限系統，覆蓋半徑不隨用戶數的增加而收縮。

3網絡優化最佳

WCDMA和CDMA2000只能采用“同頻加站補盲”的“硬優化”策略進行補盲區和吸收話務量，該法在解決了局部問題的同時，又引入了鄰區干擾加重、鄰區配置復雜等問題，甚至需要調整原規劃中的網絡拓?fù)浣Y(jié)構，搬遷部分原有站點。

4.成本優勢

首先，單信道成本便宜一半。3G基站成本成為衡量系統設備成本的標志；TD-SCDMA與WCDMA、CDMA2000比較，核心網和基站控制器的成本沒有明顯差別；但不同標準的基站技術差別較大，成本差別也較大。TD-SCDMA單基站的成本比WCDMA略有優勢。單信道成本低至WCDMA的44%。對于不對稱數據信道，由于TD-SCDMA可調整上/下行鏈路間的轉換點來進一步提升容量，其成本要遠低于44%。其次終端成本優勢明顯。TDD不用雙工器和大功率線性功放，可簡化射頻電路，使得系統設備和手機成本較低。TD-SCDMA的碼片速率低，可降低手機芯片成本。無論歐美哪一個3G標準，國內企業都要交納高額的專利使用費；而 TD-SCDMA擁有自主知識產權，使得專利費用和終端價格會顯著降低。

5安全優勢

TD-SCDMA是建立在我國自主知識產權基礎上的國，適應于安全級別高的特殊群體。

特警出勤作戰，環境條件復雜，危險性高，涉密性高。對于緊急作戰指揮，必須考慮到瞬息萬變的突發情況。即使在無3G網絡的條件下，也要求務必確保能實現視頻語音數據及時交互。因此，依據各種無線技術優缺點的比較，本方案建議采用TD-SCDMA/WIMAX/GPRS+GPS模式。（作戰終端3種模式自動切換）

3.1.3 監控中心

監控中心分主監控中心（指揮中心）和各個分控中心（作戰指揮車）

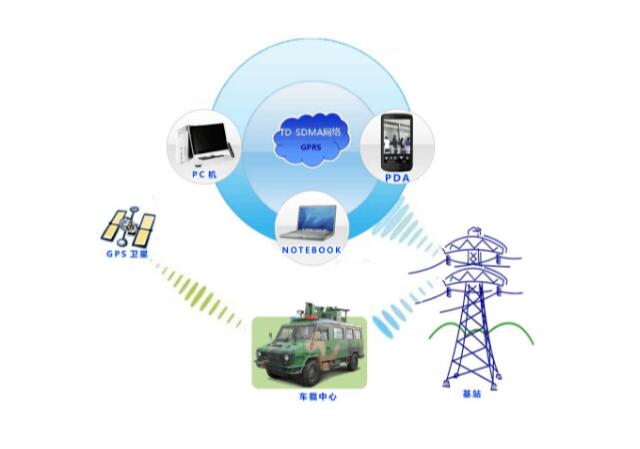

3.1.3.1 指揮中心需配置相應設備：

? 設備

服務器，大屏，監控終端，互動呼叫裝置（可根據需要配備PDA手機或筆記本電腦實現移動監控）

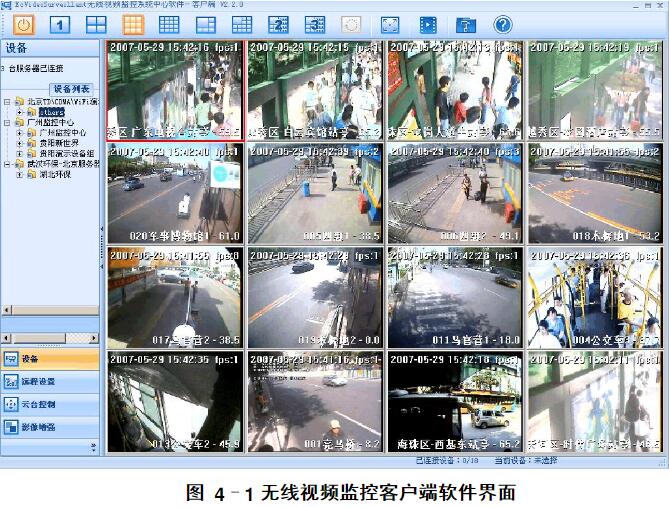

指揮中心安裝監控中心主控軟件，該主控軟件可以實現實現對網絡內所有數字圖象設備的網絡監視、控制、查詢、瀏覽、電子地圖報警等功能，具備的控制管理權限，通過可以外接對講耳麥實現和作戰的對講指揮功能。 (存儲服務器硬盤大?。嚎梢愿鶕?jù)數據需要保存天數計算，例如：21路視頻數據，每路視頻碼流平均為60Kbps，需要保存20天，計算方法是21路*60Kbps *20天*24小時*3600秒/8 = 260GB（存儲服務器）。中心服務器網絡帶寬：可以根據設備的連接個數計算下行帶寬，根據客戶端的連接個數計算上行帶寬，例如：21路設備同時連接運行，并向中心服務器傳送視頻數據，以每路視頻碼流平均為60Kbps計。那么，網絡下行帶寬計算方法為：21路*60Kbps=1.23Mbps；如果有6個客戶端同時連接，每個客戶端連接21路圖像，則網絡上行帶寬計算方法為：6個*21路*60Kbps=7.38Mbps。)

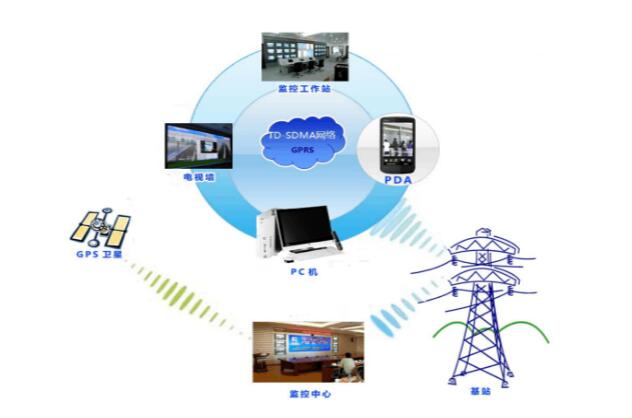

3.1.3.2 分控中心（作戰車）所需配置相應設備

中心根據需要選配多臺分控工作站，安裝監控中心分控軟件許可證，該軟件相當于C/S分控端，基本功能同等于主控軟件。

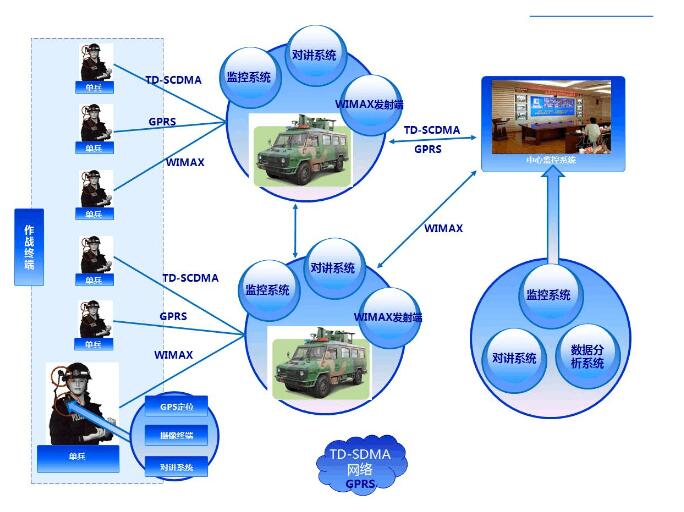

3.2 系統圖

4 指揮系統功能

指揮中心是整個系統的心臟，它由GPS接收系統、圖像接收系統、指令發射系統、網絡化圖像傳輸系統構成。

該系統運行于中央指揮中心，專門服務于總部指揮人員。它由人員分組管理、入網認證服務、多媒體通訊、GPS定位、電子地圖導航、數據庫管理、地圖標注（選配）等模塊組成，其功能除了涵蓋上述車載系統功能外，還包括人員分組管理、入網認證服務兩大功能。該系統應用特點：中心系統以無線/有線上網與個人系統、車載系統之間的多媒體數據交互傳輸，并向個人系統發出語音指令。

4.1 服務器軟件

4.1.1 視頻/音頻采集壓縮軟件

圖像壓縮算法：采用新的、壓縮比極高的H.264＋＋視頻壓縮算法；數字矩陣可用流媒體技術轉發，方便多個用戶訪問；除了將圖像數據上行傳輸功能外，還可將圖像和數據資料進行下行接收，

4.1.2 視頻/音頻流媒體軟件

當中心與現場網絡帶寬有限時，為了滿足中心或其他遠程客戶同時對遠程監控場所設備的訪問，中心還需要配置流媒體轉發服務器，內置流媒體轉發服務器軟件用于流媒體轉發。設置流媒體轉發服務器的目的在于緩解網絡帶寬緊張的區域，對該區域內的3G集群無線視頻傳輸主機的訪問全部通過流媒體轉發服務器軟件模塊來進行轉發，使得該3G集群無線視頻傳輸主機的視頻服務只占一個通道。流媒體管理軟件模塊的多級設置可提高響應訪問的效率，可以合理規劃流媒體轉發服務器軟件模塊的設置，以求更少的時間代價換取更高的帶寬利用率。根據實際情況也可以在監控現場安裝二級流媒體轉發服務器和軟件，實現WAN環境下二級流媒體數據轉發功能，支持雙網卡和跨網段應用環境，捆綁中心流媒體轉發服務器軟件使用。

4.1.3 視頻/音頻存儲軟件

為了保障數據安全，中心還可以配置網絡存儲服務器，內置網絡存儲管理服務器軟件，實現遠程所有圖象的實時錄象、報警錄象、中心集中備份和事后檢索查詢，存儲的媒介可以是普通硬盤，也可以是磁盤陣列或磁帶庫。

4.1.4 系統管理軟件

? 既能運行于服務器上，也可以運行于可連接至服務器的任一PC上，對系統進行遠程監控與管理；

? 系統運行監控——實時察看系統運行狀態，如服務運行狀態、當前在線設備清單，以及在線客戶端連接等；

? 基礎系統管理——對設備、設備組、角色、用戶等基礎數據進行增、刪、改管理。

4.1.5 信息安全管理軟件

充分利用網絡隧道、128位加密算法、防火墻/VPN、加密鎖、權限管理、安全認證、實時時鐘等技術，保證監控系統和錄像資料不被越權使用和破壞；

4.2 主控和分控軟件

4.2.1 前端編碼參數設置

根據監控需求和前端實際網絡條件靈活調整編碼參數設置；

4.2.2 遠程調用歷史資料，錄像監控中心可以通過專用軟件查看、調用GSM,OR 3G集群無線視頻傳輸主機的任意圖像，可以對任意視頻進行云臺的上、下、左、右控制，可以對視頻進行遠程錄像。本系統可進行遠程錄像計劃設置，通過報警錄像、實時錄像、移動錄像等計劃設置，完成對前端攝像機監視工作的時間、任務類型的設置。數字矩陣解遠程視頻的同時可以錄象。錄像以文件形式保存，錄像文件名可任意設置，系統自動附加上時間，以達到按時間、錄像機檢索功能。每路都可按時間和通道檢索，可以8、4、2、1、1/2、1/4、1/8、1/16速度回放，可以局部放大，畫面優化，抓拍等功能。硬盤壓縮錄像算法采用華美博弈獨有的H.264＋＋加密算法，并能調節壓縮比率，可以使用Windows 軟件播放已錄像的文件。

4.2.3 超大視視頻管理功能系統可同時連接上下級百個前端設備3G集群無線視頻傳輸主機，可控制前端設備連接的全部攝像機信息，可自由選擇發送任意一路攝像機到任意一個液晶電視墻上。

4.2.4 報警管理系統可對作戰終端緊急呼叫做出報警預告

4.2.5 電子地圖布防監控中心具有矢量/位度位圖復合式的報警布防圖,可做出多張報警圖。鼠標對圖上報警布防，自動啟動錄像機，自動/手動電腦硬盤錄像，可實現檢索及后處理，生成打印報警記錄及彩色圖像。在報警信號發出后電子地圖報警布防立即跳到主界面，并有相應的報警信息提示。

4.2.6 資料查詢管理

遠程系統日志查詢：

系統可對前端設備依時間、操作員、操作類型進行系統日志查詢。

遠程工作記錄查詢：

系統可對前端設備依時間、操作員、操作類型進行工作日志查詢。

本地管理：

系統提供本系統參數的設置、工作記錄添加、工作記錄查詢、系統

操作日志查詢等功能。

4.2.7 鎖定功能

系統具有自動及手動鎖功能，可進行系統鎖定，防止管理人員不在現場時，其他人沒對系統的非法使用。

4.3 作戰終端軟件

? 實時視頻察看——有選擇調閱前端視頻，為專業人員提供隨身攜帶的

監控平臺；

? 本機錄像——實現邊察看邊錄像； ? 錄像調閱——隨時察看設備內的視頻錄像。

? 實時互動對講——可時候和作戰終端和分控指揮人員互動對講

4.4 互動對講系統

通過對講平臺和PDA可以對作戰終端和分控指揮人員進行實時、全雙工語音對講，聲音清晰，無回音串?dāng)_。

4.5 GPS系統

GPS定位采用專網經中繼傳輸，傳采用差分，保證精度。GPS現已成熟技術。

5 系統特點

? 采用先進的嵌入式移動智能監控系統，超強MPEG4/H.264編碼能力 ? 實時不間斷監控

對監控目標進行實時不間斷監控，使指揮人員不論在什么地方，不論移動還是靜止?fàn)顟B(tài)下均能指揮到單兵作戰情況。

? 采用斷點續傳、保持心跳、自動重連等多種方式來保證無線網絡數據

傳輸暢通

? 系統集成性、可靠性高、保密性好，錄存、加密、傳輸同時進行，一

機多能

利用TD-SCDMA/WIMAX/GPRS網絡可以實現遠距離、大范圍的視頻監控和移動監控。不論前端還是后臺監控中心均可移動且不受地域限制。 ? 實時25幀/秒的連貫清晰畫面錄制，為事后取證工作提供詳實依據 ? 加密技術保證圖像信息傳輸過程中安全可靠。

抗干擾能力強，由于采用了更強的糾錯編碼技術和信道處理技術，使其具有更強的抗干擾能力，在復雜的電磁環境下仍然保持優良的通信質量。 ? 指揮人員遠程監控，隨時了解現場情況

? 移動監控方式：筆記本電腦和PDA手機用作監視終端，方便領導隨時

查看

? 設備體積小、防震、防塵設計、穩定性高，適合長期不間斷使用
? 使用、維護、安裝簡便，可重復使用，性價比高

設備可重復使用避免重復投資，可根據現場不同的實際情況優化配置，

? 多級化設計可為建立多級管理提供良好平臺

該系統可建立一個多級管理平臺，方便各級部門監督管理。

6 系統設計安全

6.1 設備安全

本監控系統使用電氣設備和主機的電氣安全和防雷安全指標符合國家和行業的相關標準，為確保使用人員和設備的安全可選用先進的防雷設備（可選），整體防雷設施建議采用三級防雷方式，即：前端設備防雷、大樓電源防雷、機房電源與設備防雷。

6.2 數據安全

建立完善的數據備份與恢復機制。保證數據不因物理介質的損壞而丟失。數據采取有效的加密保護措施，確保數據的安全。

6.3 系統安全

監控系統軟件和存放監控系統信息的所有主機和系統應執行嚴格的身分認證機制，防止對系統的非法侵入。監控主機的操作系統和軟件系統建立完善的備份和災難恢復機制，確保系統被損壞后的快速恢復。

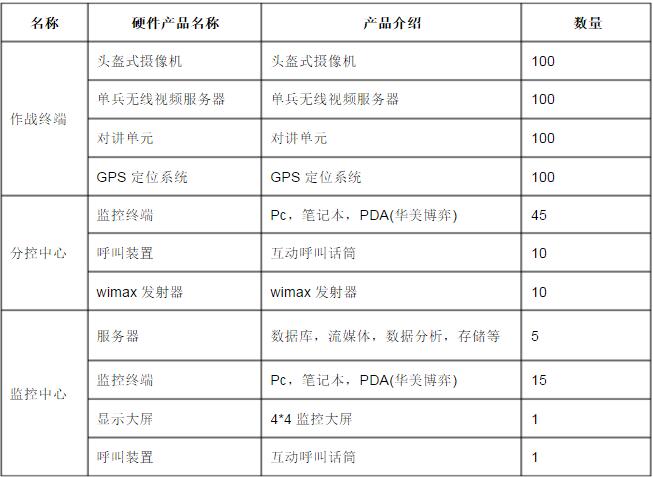

7 系統設備清單

數量說明：以作戰單兵100人，作戰車10輛，1個監控中心為單位

說明：借助無線TD-SCDMA/GSM/GPRS+GPS等網絡傳輸，在系統運行期間，前端設備和監控中心之間的視頻數據通信將通過前端設備（無線視頻傳輸服務器）內置卡進行傳輸。因此，根據前端設備回傳視頻數據流量，結合當?shù)匾苿?dòng)資費標準，需要向移動公司支付相應的通信費用。
聯系方式：北京軟件開發公司
全國免費咨詢熱線：010-52462638，400-886-7161
郵件：bj-service@humrain.com
網址：http://m.iciqing.cn/
【北京五木恒潤科技有限公司 ——是一家軟件定制開發公司，專注軟件產品研發與服務，五木恒潤堅持穩健經營、持續創新、開放合作，在安全生產、智能制造、部隊航天鐵路、大數據處理等領域構筑了端到端的解決方案優勢，為企業客戶提供有競爭力的IT解決方案、產品和服務。】
